产品简介 Product Introduction
SGAT8355多功能三相相位伏安表，是一款触摸屏的多功能仪表，可以测量电压幅值、电流幅值、电压相位、电流相位、频率、功率、有功功率、无功功率、谐波，并且能够实时显示三相电压和三相电流的矢量图。此外还可以判断三相相序、感性、容性电路，测试二次回路，检查电度表的接线正确与否，检修线路设备等。本产品操作简单、使用方便、测量快速、稳定、结果可靠。广泛适用于电力、石油化工、冶金、铁路、气象等单位。
产品特点 Product Characteristics

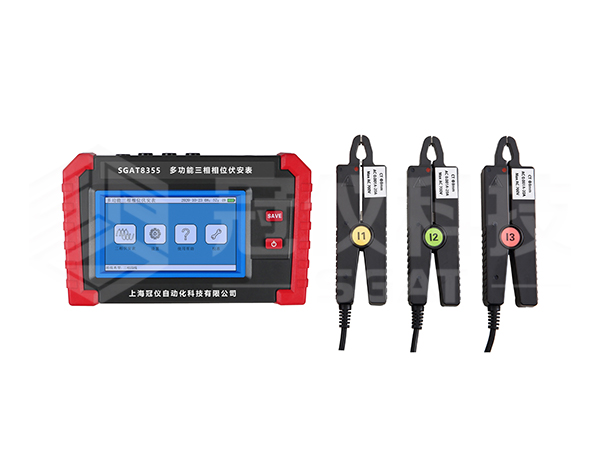

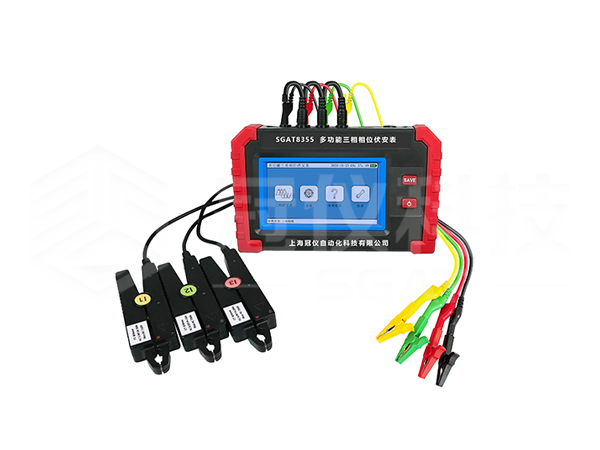

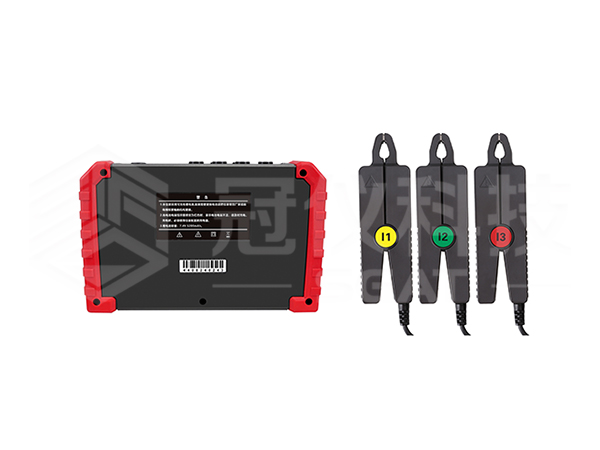

SGAT8355多功能三相相位伏安表由主机与电流钳、电压测试线组成。采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷，准确可靠，同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片，所以本仪表具备非常高精度的电参数测量，能够实时显示待测参数的变化，同时具备一键保存数据的功能。
本仪器具有如下功能及特点：
1.测量精度高，电压、电流精度达0.3级；相位精度达±0.3°；
2.可单相、两相、三相测量模式；三相四线制与三相三线制测量模式；
3.分析测量电压和电流21次以内的谐波；
4.测量人员只需接线操作，仪器自动测量，实时更新数据，便于现场分析；
5.仪器采用完全隔离技术，避免安全事故的发生；
6.触摸彩屏，中文界面，操作简易快捷。
产品参数 Product Parameters
1.基准条件和工作条件：
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | ---- |
环境湿度 | 40%～60% | ＜80% | ---- |
信号波形 | 正弦波 | 正弦波 | β=0.01 |
信号频率 | 50Hz±1Hz | 45Hz～65Hz | ---- |
仪表工作电压 | 7.4V±0.2V | 7.4V±1V | ---- |
测相位频率相序时 电流幅值 | 4A±10mA | 1mA～20A | ---- |
测相位频率相序时 电压幅值 | 100V±10V | 2V～700V | ---- |
测功率功率因数时 电流幅值 | 4A±10mA | 1mA～20A | ---- |
测功率功率因数时 电压幅值 | 100V±10V | 2V～700V | ---- |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2.一般技术规格
电 源 | DC 7.4V，5200mAh可充锂电池 |
功能选项 | 触摸屏选择 |
显示模式 | 5寸触摸彩屏 |
LCD尺寸 | 108mm×65mm |
主机尺寸 | 210mm×129mm×68mm |
质 量 | 主机：约870g；整机：约2kg（含包装箱） |
测 试 线 | 黄、绿、红、黑色电压测试线，各1根 |
电 流 钳 | 钳口尺寸φ8mm，3个 |
数据存储 | 1000组。 |
数据查阅 | 有 |
数据上传 | USB接口，测试记录数据上传计算机，可导出为Excel格式。 |
电池电压 | 电池电量指示显示，电池电压低于10%时提醒及时充电 |
自动关机 | 开机后15分钟无操作自动关机，关机前提醒关机 |
工作时间 | 充满电时，持续工作时间约12小时 |
功 耗 | 工作（背光为50）：320mA； |
工作条件 | 温度：-20 ～ 50℃，相对湿度：0 ～ 95%HR无冷凝 |
存储条件 | 温度：-30 ～ 60℃，相对湿度：0 ～ 75%HR |
3.基准条件下基本误差及性能指标
测量类型 | 测量范围 | 精度 | 分辨率 |
电压 | 2V～100V | ±0.3%Fs | 0.0001V |
100V-700V | 0.0001V | ||
电流 | 0.001A-1A | ±0.3%Fs ±0.2%dgt | 0.0001A |
1A-10A | 0.0001A | ||
10A-20A | 0.0001A | ||
谐波 | 2～21次 | - | - |
相位 | 0°～360° | ±1° | 0.1° |
频率 | 45Hz～65Hz | ±0.03Hz | 0.0001Hz |
功率(包括有功、无功、视在功率) | 0.002W～1000W | ±0.3%Fs | 0.0001W |
1000W～10000W | 0.0001W | ||
10000W-14000W | 0.0001W | ||
功率因数 | -1.000～1.000 | ±0.03 | 0.001 |
注：工作条件下的测量误差不超过基准条件的两倍，其中相位误差：20mA～20A为±2°；20mA以下±6°。
面板介绍 Interface Introduction

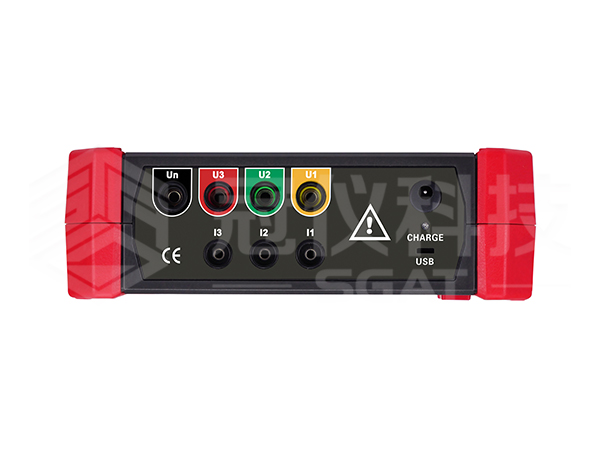

1、电压测试线接口（U1、U2、U3、Un）
2、充电接口及指示灯 3、USB接口
4、电流测试线接口（I1、I2、I3）
5、数据保存按键 6、开关机按键
7、触摸屏 8、主机
9、电流测试线 10、电压测试线
11、电压鳄鱼夹 12、数据线
13、电源适配器
