产品简介 Product Introduction

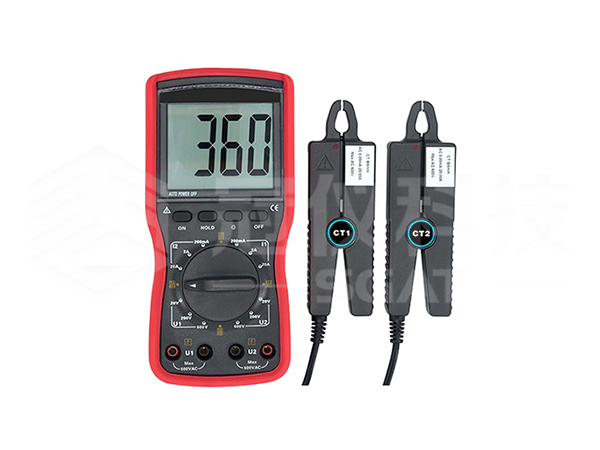

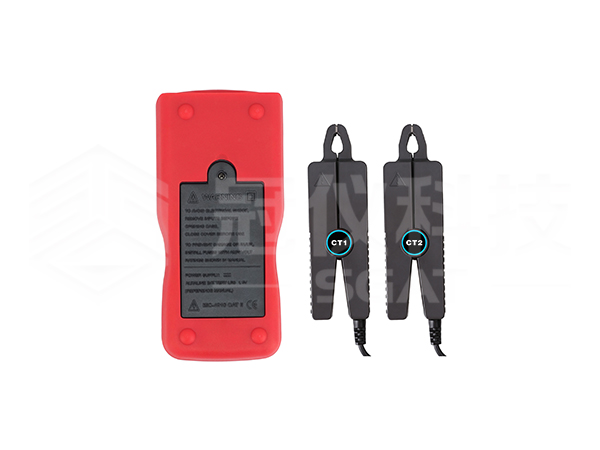

SGAT8353双钳数字相位伏安表是我公司精心研制的又一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
SGAT8353双钳数字相位伏安表采用超大LCD显示屏，字高达40mm，还具有白屏背光，显示一目了然，尽显精美豪华外观。
SGAT8353双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
产品参数 Product Parameters
1.基准条件和工作条件：
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | |
环境湿度 | 40%～60% | ＜80% | |
信号波形 | 正弦波 | 正弦波 | β=0.05 |
信号频率 | 50HZ±1HZ | 45HZ～65HZ | |
仪表工作电压 | 9V±0.1V | 9V±1V | |
测相位时电压幅值 | 100V±20V | 30V～600V | |
测相位时电流幅值 | 1A±0.2A | 10mA～20.00A | |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2.一般技术规格:
功 能 | 相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试 |
电 源 | DC9V，5号碱性干电池（LR6 1.5V×6） |
工作电流 | 开启背光灯最大约35mA |
关闭背光灯,仪表耗电约5mA | |
显示模式 | LCD显示，白屏背光功能，适合昏暗场所 |
LCD尺寸 | 70mm×62mm ；显示域：64mm×54mm |
仪表尺寸 | 长宽厚：196mm×92mm×54mm |
钳口尺寸 | Φ8mm，2个 |
采样速率 | 约3次/秒 |
量 程 | 交流电压：0.00V～20V/200V/600V |
交流电流：0.0mA～200mA/2A/20A | |
相位：0°～360° | |
测量相位时被测信号的幅值范围 | 测U1-U2相位时：30V～600V |
测I1-I2相位时：10mA～20.00A | |
测U1-I2或I1-U2相位时：10V～500V、10mA～20.00A | |
数据保持 | 测试中按HOLD键保持数据，“DH”符号显示 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电压检测 |
|
仪表质量 | 主机：约574g(含电池) |
电流钳：约180g×2 | |
测试线：约180g | |

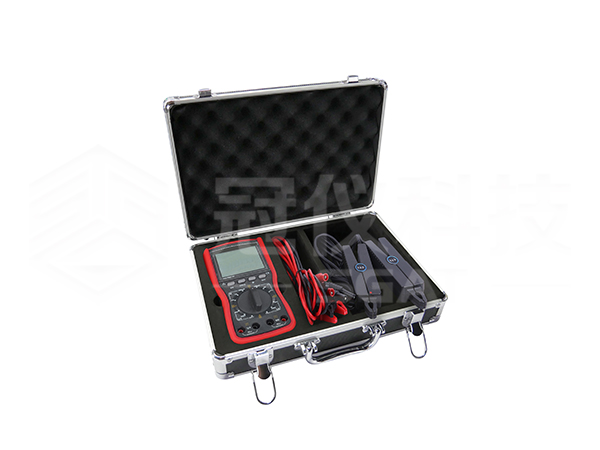

仪表箱：约957g | |
总质量：约2.24kg（含附件） | |
工作温湿度 | -10℃～40℃； 80%RH以下 |
存放温湿度 | -10℃～60℃； 70%RH以下 |
绝 缘 | 仪表线路与外壳之间、两电压输入端之间≥10MΩ |
结 构 | 双重绝缘 |
输入阻抗 | 测试电压各档输入阻抗为：2MΩ |
测U1U2相位时电压输入阻抗为：40kΩ | |
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1分钟的试验 |
3.基准条件下基本误差及性能指标:
类 别 | 量 程 | 分辨力 | 基本误差 |
电 压 | 20V | 0.01V | ±(0.5%量程) |
200V | 0.1V | ||
600V | 1V | ||
电 流 | 200mA | 0.1mA | ±(0.5%量程) |
2A | 1mA | ||
20A | 10mA | ||
相 位 | 0°～360° | 1° | ±1° |
注：工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°。
面板介绍 Interface Introduction
1.绝缘防振护套 2.LCD显示器 3.钳口
4.电流钳 5.开机ON键 6.关机OFF键
7.数据保持HOLD键 8.背光灯键 9.功能旋转开关
10.电压输入插孔（2路） 11.电流钳引线 12.电流钳输入孔（2路）
13．测试线
